在鋼結(jié)構(gòu)工程中，鋼格板的焊縫質(zhì)量直接關(guān)系到結(jié)構(gòu)的安全性和使用壽命。領(lǐng)域數(shù)據(jù)顯示，35%的鋼格板故障源于焊接缺陷，平均維護(hù)成本增加50%以上。2025年新修訂的GB 5061-2025年《鋼結(jié)構(gòu)焊接規(guī)范》對(duì)焊接質(zhì)量檢驗(yàn)提出了更嚴(yán)格的要求，強(qiáng)調(diào)整個(gè)過(guò)程的質(zhì)量控制，而不僅僅是最終的結(jié)果?？茖W(xué)的檢驗(yàn)體系應(yīng)包括三個(gè)階段：焊前準(zhǔn)備、焊接操作和焊后檢驗(yàn)。根據(jù)視覺檢測(cè)、無(wú)損檢測(cè)和機(jī)械試驗(yàn)相結(jié)合的方法，創(chuàng)建復(fù)雜的質(zhì)量檔案。焊接質(zhì)量不是偶然合格的，而是系統(tǒng)控制的必然趨勢(shì)。每次精確檢測(cè)都將堅(jiān)持工程安全邊界，使鋼格板在重壓下仍像泰山一樣穩(wěn)定。

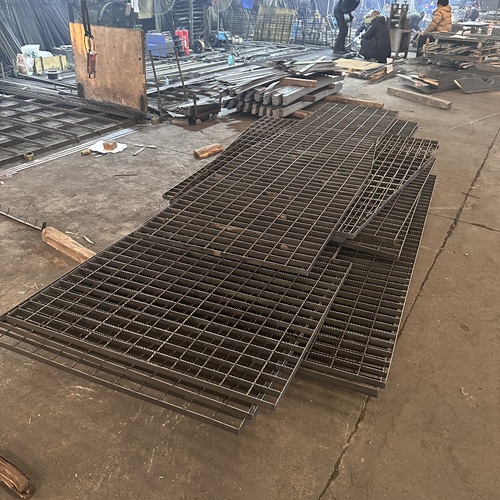

首先，鋼格板視覺檢測(cè)是質(zhì)量管理的第一道防線。
焊縫表面不得有裂紋、未熔合、氣孔等缺點(diǎn)?！苓B續(xù)長(zhǎng)度為0.5mm≤100mm；某化工廠
平臺(tái)視覺檢查發(fā)現(xiàn)30%的焊點(diǎn)有微裂紋，防止后期結(jié)構(gòu)無(wú)效；專業(yè)檢測(cè)應(yīng)用5-10倍放大鏡，360倍°后視鏡，檢查不能觀察區(qū)域；對(duì)角焊縫重點(diǎn)檢查焊腳尺寸，允許誤差±1.5mm，準(zhǔn)確測(cè)量焊縫量規(guī)；創(chuàng)建標(biāo)準(zhǔn)化檢查表，記錄缺點(diǎn)的位置、類型和規(guī)格，作為后續(xù)處理的依據(jù)；雖然這種基礎(chǔ)檢查很簡(jiǎn)單，但60%以上的表面缺陷是質(zhì)量管理不可替代的階段。

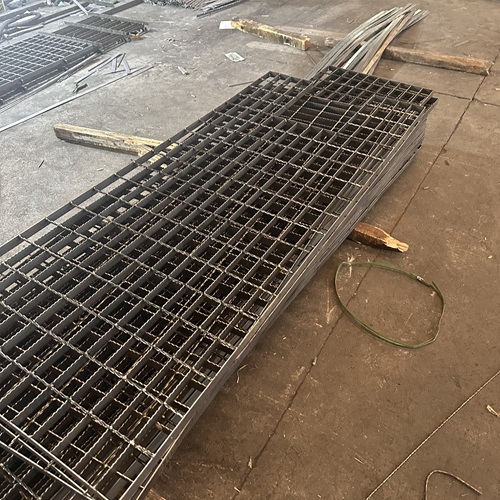

第二，鋼格板超聲檢測(cè)揭示內(nèi)部質(zhì)量。
超聲波可檢測(cè)焊縫內(nèi)部未熔合、焊瘤等缺點(diǎn)，檢測(cè)深度在50mm以上；電廠項(xiàng)目UT檢測(cè)發(fā)現(xiàn)內(nèi)部缺陷25%，表面檢測(cè)僅15%；NB/NB/NB/NB/專業(yè)操作T 47013-2025規(guī)范，選用2.5MHz斜探頭，K值1.5-2.0；檢查前校正敏感性，采用CSK-IA試塊設(shè)定標(biāo)準(zhǔn)波高；掃描方法采用鋸齒狀全覆蓋，鄰近探頭移動(dòng)重疊≥15%；缺點(diǎn)評(píng)定按Ⅰ、Ⅱ級(jí)標(biāo)準(zhǔn)，Ⅰ等級(jí)焊縫不能任何未熔合，Ⅱ允許單獨(dú)缺點(diǎn)的當(dāng)量直徑≤Φ3mm；這種無(wú)損技術(shù)使內(nèi)部質(zhì)量透明可見，是主要結(jié)構(gòu)的安全保障。
第三，鋼格板焊接工藝文檔及工藝記錄驗(yàn)證。
焊接工藝評(píng)價(jià)報(bào)告（PQR）必須覆蓋現(xiàn)場(chǎng)施工標(biāo)準(zhǔn)，包括母材類型、焊接工藝和參數(shù)；由于PQR與實(shí)際工藝不符，30%的橋梁施工進(jìn)行了焊縫維修；專業(yè)考試包括：焊工資格證書的有效性和焊接參數(shù)記錄（電流）±10%、電壓±5%）、預(yù)熱溫度記錄；Q355鋼厚度>36mm的結(jié)構(gòu)，預(yù)熱溫度必須記錄在100-150℃；自然條件檢測(cè)：溫度檢測(cè)：≥5℃，濕度≤90%，風(fēng)力≤8m/s；建立完整的焊接日志，每個(gè)焊縫標(biāo)明操作人員、時(shí)間和參數(shù)，實(shí)現(xiàn)質(zhì)量可追溯性；這種過(guò)程驗(yàn)證確保了過(guò)程的一致性，并從源頭上控制了質(zhì)量風(fēng)險(xiǎn)。
第四，鋼格板機(jī)械性能試驗(yàn)驗(yàn)證接頭強(qiáng)度。
規(guī)定了焊縫的抗壓強(qiáng)度≥母材標(biāo)準(zhǔn)值，Q355鋼≥490MPa；
重型設(shè)備
平臺(tái)取樣檢測(cè)，三組試樣中一組破裂于焊縫，整批維修；專業(yè)測(cè)試按GB/GB/T 2651規(guī)范，取樣位置繞過(guò)弧收弧區(qū)；彎曲試驗(yàn)選用1800°背彎，無(wú)裂紋為合格，彎曲半徑R=2t（t≤10mm）；在-20℃進(jìn)行沖擊試驗(yàn)，焊縫區(qū)沖擊功≥27J；樣品制備去除余高，外觀粗糙度Ra≤6.3μm；雖然這種破壞性試驗(yàn)的成本很高，但它是驗(yàn)證焊接冶金質(zhì)量最直接的方法。
第五，鋼格板綜合驗(yàn)收標(biāo)準(zhǔn)和質(zhì)量評(píng)價(jià)體系。
根據(jù)GB 50205-2020年，一級(jí)焊縫100%無(wú)損檢測(cè)，二級(jí)焊縫20%抽樣檢測(cè)；機(jī)場(chǎng)項(xiàng)目將二級(jí)誤為一級(jí)驗(yàn)收，增加檢驗(yàn)成本40萬(wàn)元；專業(yè)驗(yàn)收分為外觀質(zhì)量、無(wú)損檢測(cè)和機(jī)械性能三個(gè)層次。如果任何階段都不合格，判斷整體不合格；創(chuàng)建缺點(diǎn)分類處理體系：表面缺陷允許打磨修復(fù)，內(nèi)部缺陷必須挖掘重焊；驗(yàn)收?qǐng)?bào)告必須包括檢測(cè)方法、規(guī)范、結(jié)果和處理建議，由Ⅱ無(wú)損檢測(cè)人員簽名；這種專業(yè)驗(yàn)收保證了質(zhì)量操作的完整性和可追溯性，為工程安全提供了數(shù)據(jù)支持。
鋼格板焊接質(zhì)量檢測(cè)的價(jià)值不在于發(fā)現(xiàn)問(wèn)題，而在于防范風(fēng)險(xiǎn)。當(dāng)檢驗(yàn)從形式主義轉(zhuǎn)變?yōu)榭茖W(xué)驗(yàn)證時(shí)，質(zhì)量不再是概率事件，而是可預(yù)測(cè)和可控的必然趨勢(shì)。在每一次精確的探傷中，我們都可以看到，不僅是科技的進(jìn)步，更是對(duì)安全邊界的敬畏；在每一個(gè)記錄的背后，記住它是指工程師的職業(yè)道德和責(zé)任。真正的質(zhì)量控制不在于華麗的檢測(cè)儀器，而在于嚴(yán)格的執(zhí)行標(biāo)準(zhǔn)；認(rèn)真對(duì)待每一個(gè)焊縫，而不是復(fù)雜的檢測(cè)過(guò)程。當(dāng)毫米精度等級(jí)融入工程基因時(shí)，焊縫質(zhì)量超越技術(shù)方面，成為安全文化的無(wú)聲表達(dá)。在鋼與火的對(duì)話中，在焊與檢的循環(huán)中，我們不僅保護(hù)著結(jié)構(gòu)安全，更保護(hù)著每一個(gè)使用空間的生命自尊。
